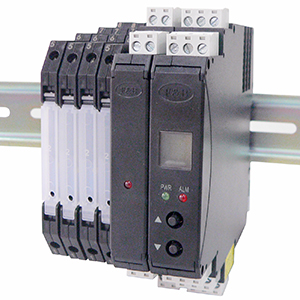

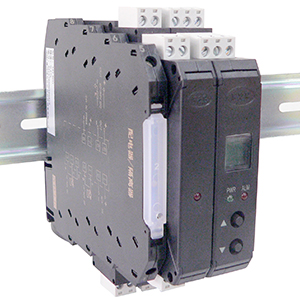

MZ系列超薄轨装式隔离器/配电器
MZ系列超薄轨装式隔离器/配电器
MZ系列超薄配电器/隔离器继承了NFGP系列的高性能，机壳厚度仅为6.5mm，低功耗设计，保证最小自身发热和最大的使用寿命，可保证密集安装长期可靠运行。接线位置一目了然，采用螺丝接线。通过DIP开关组态，实现48种信号组合，该仪表输入、输出、电源三部分的互相隔离。
输入信号：0～10V /2-10V/0-5V/1-5V/0～20mA /4～20mA
输入阻抗：电压输入大约100KΩ;电流输入大约50Ω
输出信号：0～10V /2-10V/0-5V/1-5V/0～20mA /4～20mA
输出纹波：电压信号：< 20 mVpp (10 kΩ时)；
电流信号：< 20 mVpp (500 Ω时)
允许输出负载能力：电流< 500Ω(20 mA时) 电压：≥ 10 KΩ
最大输出电流限制：<30mA
配电电压：20VDC±10%
供电电源电压范围：20～30VDC
额定供电电压：24VDC
最大电流消耗：配电器<45mA 隔离器<25mA
转换精度: 万能信号组合：0.15%F.S; 单一输入输出信号：0.1%F.S
温度漂移：±0.1%/10℃
截止频率：（3dB） 大约 100 Hz
阶跃响应：（10-90%） 大约 3.2 ms
电气隔离： 符合EN 61010的基础隔离
隔离能力：输入-输出-电源 1.0 kV (50Hz，1min)
环境温度范围：-20℃～60℃(工作);-40℃～80℃（存放或运输）
环境温度范围：5～95%RH(无冷凝)
LED指示：红色LED(电源指示)
壳体材料： PBT
外壳防护等级： IP20
外形尺寸(mm)：6.5×100×108mm(宽×高×深)
安装方式：标准35mmDIN导轨卡式安装
接线电缆(截面)：0.5～2.5mm2单芯线或多芯线
连接类型：M3螺丝连接，最大扭矩0.8Nm
